Kínai szabványos RA rézfólia gyártók beszállítói gyára - Made in China

Termék áttekintése

A nagy-tisztaságú katódréz több-menetes hideghengerlésével és szabályozott hidrogén-atmoszférájú folyamatos izzításával állítják elő. A mechanikus hengerlés a hengerlési irányhoz igazodó, sűrű, egyenletes, egyenlő tengelyű kristálytájolást hoz létre, ami nagy hajlítási kifáradásállóságot biztosít a dinamikus, rugalmas nyomtatott áramkörök (FPC) és a nagy{4}}rezgésű elektronikus összekapcsolások számára.

70μm szabványos RA rézfólia
A 70 μm-es szabványos RA (hengerelt{1}}lágyított) rézfóliát ismételt mechanikus hideghengerléssel és közbenső izzítással állítják elő.

még több Lépjen kapcsolatba velünk
50μm szabványos RA rézfólia
Ipari-minőségű hengerelt-lágyított rézfólia dinamikus hajlítási alkalmazásokhoz, rugalmas nyomtatott áramkörökhöz és speciális árnyékoló alkatrészekhez.

még több Lépjen kapcsolatba velünk
35μm szabványos RA rézfólia
A CIVEN Metal 35 um-os szabványos RA rézfóliája egy hengerelt-lágyított anyag, amelyet nagy dinamikus rugalmasságot és egyenletes vastagságot igénylő elektronikai alkatrészekhez terveztek.

még több Lépjen kapcsolatba velünk
18μm szabványos RA rézfólia
18um szabványos RA (hengerelt-hengerelt) rézfólia egy hidegen hengerelt, hőkezelt fém hordozó, amelyet dinamikus hajlításra, nagy-frekvenciás jelátvitelre és súlyos termikus-mechanikai...

még több Lépjen kapcsolatba velünk

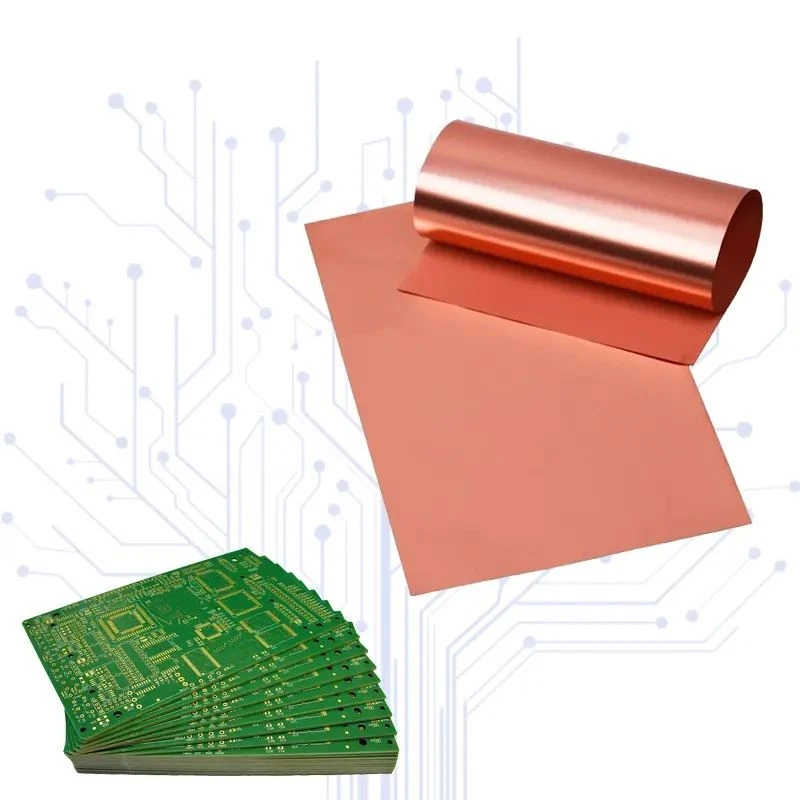

12μm szabványos RA rézfólia
A 12um szabványos hengerelt-lágyított (RA) rézfóliát precíziós hideghengerléssel és közbenső lágyítással állítják elő, dinamikus hajlításra és nagy -megbízhatóságú elektronikus alkalmazásokra...

még több Lépjen kapcsolatba velünk
9μm szabványos RA rézfólia
A CIVEN METAL 9 um szabványos hengerelt-hengerelt (RA) rézfólia egy nagy-tisztaságú fémes hordozó, amelyet dinamikus rugalmas nyomtatott áramkörökhöz (FPC-k) és nagy-sűrűségű összekapcsolásokhoz...

még több Lépjen kapcsolatba velünk

Kulcsanyag

Alapanyag:Elektrolitikusan szívós szurok (ETP) réz (C11000 / Cu-ETP) vagy oxigén-mentes elektronikus (OFE) réz (C10200 / C10100).

Réz tisztaság:>= 99.90% (ETP) or >= 99.99% (OFE).

Befoglalás szabályozás:Vákuumos indukciós olvasztás és folyamatos öntés korlátozza a fémes és gáznemű szennyeződések nyomait (oxigén<= 10 ppm for OFE grade) to prevent micro-void formation during high-temperature polymer laminations.

Teljesítmény jellemzők

Hajlítási fáradtság ellenállás

A kiegyenlített szemcsekonfiguráció egyenletesen osztja el az ismétlődő mechanikai igénybevételt, megakadályozva a mikro{0}}repedést a hajtogatási zónákban.

Alacsony-átviteli veszteség

A precíziós munka-hengercsiszolás alacsony Rz-értékeket ér el, minimalizálva a nagy-frekvenciás skin-effektus jelveszteségét.

Képlékeny alakváltozási konzisztencia

A stabil kristálynövekedés biztosítja az egyenletes nyúlást a sajtolás és az alakítás során.

Nedvesítő tapadás

Inline solvent degreasing and chemical passivation remove residual rolling lubricants, yielding a wetting tension of >= 38 mN/m a maratási és ragasztási kötés megbízhatóságáért.

Műszaki előírások

Paraméter	Standard ETP fokozat	Oxigénmentes- (OFE) fokozat	Teszt szabvány
Réztartalom	>= 99.90%	>= 99.99%	ASTM B152 / JIS H3100
Elektromos vezetőképesség	>= 100% IACS	>= 101% IACS	ASTM B193
Sűrűség	8,94 g/cm3	8,94 g/cm3	Archimedes-módszer
Felületi érdesség (Rz)	0,6 um - 1.5 um	0,4 um - 1.2 um	ISO 4287 / JIS B0601
Szakadási nyúlás	15% - 35% (mérséklet szerint)	18% - 40% (mérséklet szerint)	IPC-TM-650 2.4.18
Szakítószilárdság	200 - 450 MPa (mérséklet alapján)	180 - 420 MPa (mérséklet alapján)	IPC-TM-650 2.4.18

Elérhető vastagság és szélesség

Vastagsági tartomány

9 um és 70 um között

Szabványos vastagságok

9 um, 12 um, 18 um, 35 um, 70 um

Szélesség tartomány

10 mm-től 620 mm-ig (rés a specifikáció szerint)

Vastagság tolerancia

+/- 1.0 um (for thickness < 18 um), +/- 5% (for thickness >= 18 um)

Mag belső átmérői (ID)

76 mm-es (3 hüvelykes) és 152 mm-es (6 hüvelykes) precíziós acél- vagy papírmag.

Felület / hőmérséklet / mechanikai tulajdonságok

Indulatok

Soft Annealed (O): High elongation (>30%), alacsony szakítószilárdság; mélyen{1}}húzott alakzatokban és statikus flexibilis áramkörökben alkalmazható.
Fél-kemény (H02): Kiegyensúlyozott szakítószilárdság és alakíthatóság; általános FPC-útválasztásban alkalmazzák.
Full-Hard (H04): Maximum tensile strength (>400 MPa); merev-hajlékony átmeneti zónákban alkalmazzák, amelyek méretmerevséget igényelnek.

Felületkezelések

Kezeletlen (sima): Hengerelt felület, oxidációgátló passzivációval-.
Roughness-Enhanced (Nodular): Electro-deposited micro-nodules on one or both sides to increase peel strength (>8,0 N/cm) poliimid (PI) vagy PET fóliákkal.

Gyártás és minőségellenőrzés

Termelési folyamat
Folyamatos öntés / Meleghengerlés:Nagy{0}}tisztaságú rézkatódok átalakítása közbenső huzalrudakká vagy lemezekké.

Több-menetes hideghengerlés:Az automatikus idomszabályozással (AGC) rendelkező tandem hengerművek szabályozott feszültség mellett csökkentik a vastagságot.

Folyamatos fényes lágyítás:A hidrogén-nitrogén védőatmoszférájú kemencék kiküszöbölik az oxidációt és enyhítik a belső maradékfeszültségeket.

Felülettisztítás és passziválás:A többlépcsős ultrahangos tisztítás eltávolítja a visszamaradó hengerlési olajokat, majd a szennyeződés elleni kémiai konverziós bevonat

Precíziós vágás:Borotva vagy nyíró vágás szabályozott élsorja magassággal.

Ellenőrző és tesztelő berendezések

Dimenziófigyelés

Lézeres mikrométerek és beépített béta{0}}sugármérők a vastagság és a szélesség ellenőrzéséhez.

Mechanikai tesztelés

Univerzális szakítógép, amely ellenőrzi a nyúlást és a folyáshatárt IPC{0}}TM-650 szerint.

Hibafelismerés

Automatikus optikai ellenőrző (AOI) látórendszerek, amelyek szkennelik a fő tekercseket lyukak, karcolások és görgőnyomok után kutatva.

Elektromos tulajdonságvizsgálat

Örvényáram vezetőképesség-mérők.

Minőségi tanúsítványok

ISO 9001:2015 minőségirányítási rendszer
IATF 16949:2016 Autóipari minőségirányítási rendszer
RoHS és REACH megfelelőségi jelentések tételenként.

Alkalmazások

Rugalmas nyomtatott áramkörök (FPC)

Dinamikus útválasztási rétegek okostelefonokban, autóipari műszerfalakban és orvosi endoszkópokban.

Lítium{0}}ionos akkumulátorok

Áramgyűjtő fóliák tasakcella fülekhez és rugalmas gyűjtősín csatlakozásokhoz.

EMI árnyékolás

Földelési rétegek nagy{0}}sűrűségű telekommunikációs hardverben.

Precíziós bélyegzés

Miniatűr elektronikus csatlakozók és transzformátor tekercsek.

Testreszabás és OEM-ellátás

Egyedi hasítás

A szélességi tűrések +/- 0.1 mm-en belül maradnak, az élsorja a fóliavastagság < 5%-ára korlátozódik.

Felületi passziválás hangolása

Személyre szabott-foltossággátló bemerülési idők és formulák, hogy megfeleljenek a későbbi oldószeres vagy savas tisztítási vonalaknak.

Tekercsprogram minta

Kis -köteges próbatekercsek (10 kg-tól 50 kg-ig), teljes anyagvizsgálati jelentésekkel (MTR) a folyamat érvényesítéséhez.

Csomagolás és szállítás

Csomagolás szerkezete

Függesztett fa láda csomagolás. A fóliát több-nedvességzáró-vákuumtasakba csomagolják szilikagél szárítóanyaggal, amelyeket élvédők választanak el, hogy megakadályozzák a mag összenyomódását vagy a szállítási vibráció okozta károsodást.

Nyomon követhetőség

Minden tekercs egyedi vonalkódcímkével rendelkezik, amely a nyersanyag hőszámához, a hengerlési tételhez és a minőségellenőrzési jegyzőkönyvhöz kapcsolódik.

Átfutási idő

2 hét a normál raktáron lévő résszélességeknél; 3-4 hét egyedi temperálási vagy szélességi specifikációk esetén.

Miért CIVEN Metal

Közvetlen marásvezérlés

Házon belüli integráció a hideghengerléstől a lágyításig és a precíziós hasításig, biztosítva a tételek konzisztenciáját.

Szigorú hibaküszöbök

Ellenőrzött határértékek az élrepedésekre, az olajmaradványokra és a megadott tűréshatárokon kívüli mérőeltérésekre.

Technikai átláthatóság

Átfogó anyagvizsgálati jelentések (MTR) minden szállítmányhoz mellékelve, amelyek igazolják a pontos mechanikai és kémiai értékeket.

GYIK

K: Mi a különbség az RA rézfólia és az ED rézfólia között?

V: Az RA fóliát mechanikusan hengerelik és lágyítják, ami egy egyenlőtengelyű kristályszerkezetet eredményez, amely nagy rugalmasságot és hajlítási fáradtságállóságot biztosít. Az ED-fóliát bevonófürdőből egy forgó dobra növesztik, amelynek oszlopos szemcseszerkezete alkalmas nagy-áramú maratásra, de alacsonyabb dinamikus hajlékonysági élettartammal.

K: Mi a standard tekercshossz próbarendeléseknél?

V: A próbatekercseket 100 méter és 500 méter közötti hosszban, vagy tömegspecifikáció szerint (10 kg és 50 kg között) szállítjuk, a szükséges vastagságtól függően.

K: Hogyan akadályozható meg az oxidáció a nemzetközi óceáni fuvarozás során?

V: A tekercseket vákuum-zárják nagy teherbírású polietilén zacskókba, amelyek gőzfázisú korróziógátló (VCI) papírt és szárítószereket tartalmaznak a füstöléstől mentes -fa ládákban.

K: Biztosíthat-e a CIVEN Metal testreszabott szakítószilárdságot az adott bélyegzési követelményekhez?

V: Igen. A hideg-redukciós arány beállításával a végső izzítás előtt a szakítószilárdság és a nyúlás értékei a réz kohászati határain belülre hangolódnak.

A Civen Metal Material (Shanghai) Co., Ltd. az egyik legprofesszionálisabb szabványos rézfólia gyártó és beszállító Kínában. Bőséges tapasztalattal üdvözöljük a Kínában gyártott, magas minőségű szabványos ra rézfóliák nagykereskedelmében, gyárunkból. Jó szolgáltatás és elfogadható ár érhető el.
